RIPARAZIONE BICICLETTA CON FRENI A BACCHETTA INCIDENTATA

Questa riparazione era assolutamente antieconomica: tubo orizzontale completamente staccato dalla congiunzione del tubo sterzo e tubo obliquo attaccato grazie a un lembo di tubo di pochi millimetri.

Quando ho visto lo stato della bicicletta era chiaro che qualsiasi prezzo richiesto sarebbe stato insufficiente per ripagare il lavoro necessario.

A volte però, il compenso o parte di esso consiste nel riuscire a raggiungere il risultao finale attraverso un percorso nuovo fatto di osservazioni, prove, misurazioni, idee, disegni, riprove.

bicicletta riparata

tubo sterzo e monconi dei tubi orizzontale e obliquo



delcroix - telaio corsa anni '70 da buttare

fillet brazing



OOPS...mi si è schacciata la coda

PRIMA

DOPO



PROTOTIPO CON PEDALATA A LIMITATA FLESSIONE DEL GINOCCHIO

Costruzione di una bicicletta su misura per cliente con limitata flessione delle articolazioni del ginocchio e della caviglia sinistre.

Vincoli di progetto:

- posizione della sella, altezza e arretramento, predeterminata su una cyclette,

- telaio monotubo per salita e discesa dalla bici facilitata,

- possibilità di montare deragliatore anteriore.

Idee di riferimento per la realizzazione:

- utilizzo del telaio per bici da donna monotubo con ruote 26"

- costruzione del carro posteriore ex novo piu lungo di 5 cm dell'originale per una migliore distribuzionne dei pesi

- tubo piantone con inclinazione regolabile tramite uno snodo e una struttura di supporto regolabile anch'essa,

- utilizzo di una pedivella sinistra da 150mm e di una pedivella secondaria snodata in modo da contenere la distanza tra punto morto superiore e punto morto inferiore durante la pedalata

bicicletta assemblata per il test su strada

Nota: test superato con grande soddisfazione del costruttore e soprattutto del cliente👍

ALCUNE FOTO DELLE FASI DI COSTRUZIONE

puntatura dei foderi inferiori e dei forcellini posteriori vintage Zeus 2000

Saldatura foderi inferiori

controllo direttamente su disegno in scala 1:1

Saldatura foderi alti

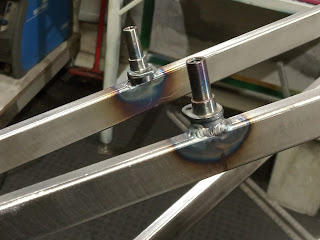

perni per freno Vbrake

preparazione snodo tubo piantone

preparazione snodo tubo piantone

preparazione snodo tubo piantone

controllo in maschera allineamento carro posteriore e tubo piantone

preparazione attacchi inferiori per struttura di supporto tubo piantone

controllo su disegno della posizione dei supporti tubo piantone

prova con ruote e forcella

snodo tubo piantone

supporti regolabili del tubo piantone

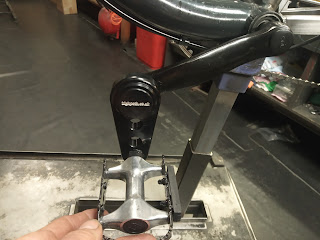

assieme pedivella sinistra:

pedivella principale da 150 mm

con pedivella secondaria snodata
